ماكينة تعبئة العلبة الملفوفة الأوتوماتيكية بالكامل 1
ماكينة تعبئة العلبة الملفوفة الأوتوماتيكية بالكامل 1

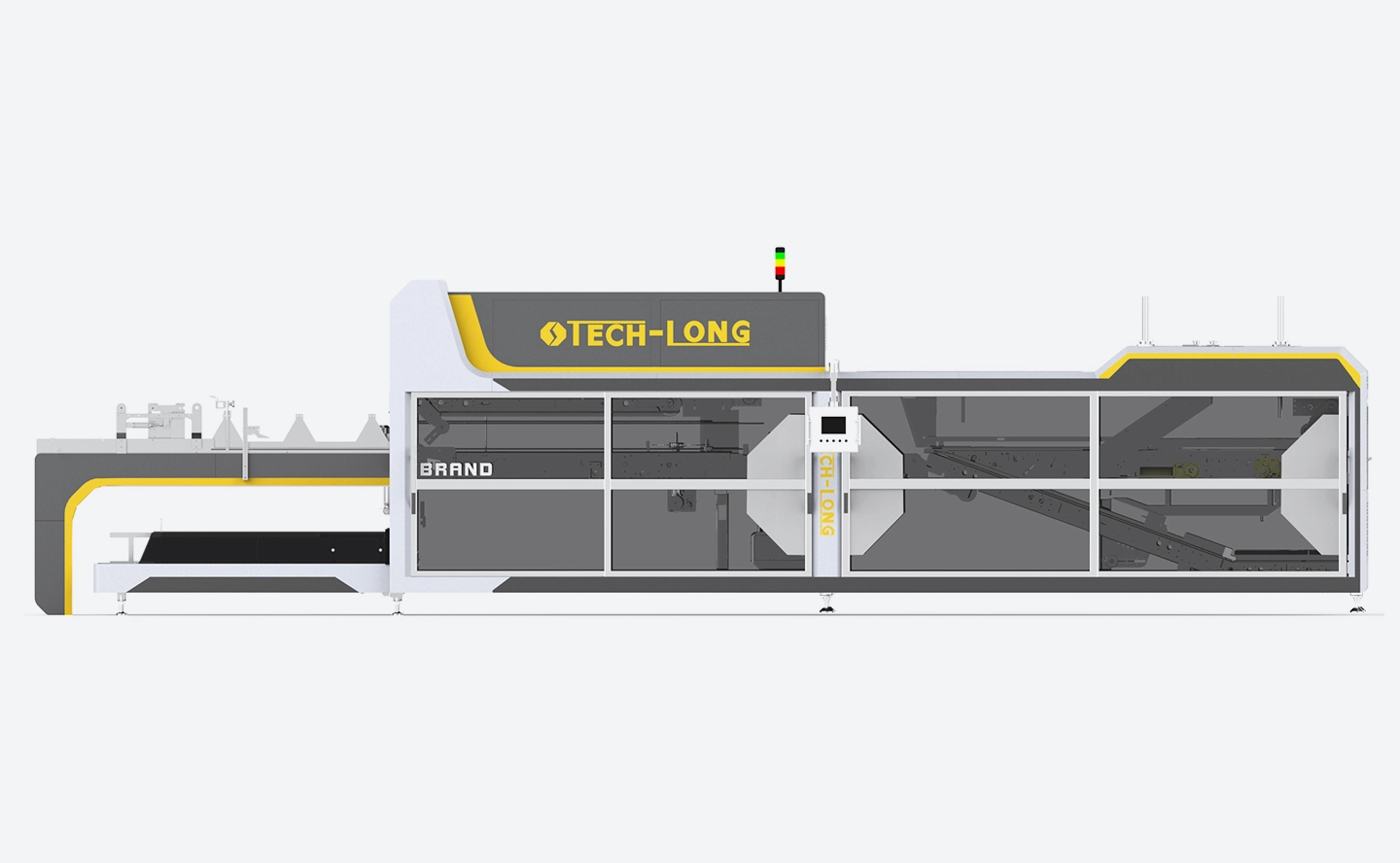

ماكينة تعبئة العلبة الملفوفة الأوتوماتيكية بالكامل

TECH-LONG آلة تعبئة العلبة الملفوفة الأوتوماتيكية بالكامل بدأت من البحث والتطوير المستقل في عام 2002. إنها تعتمد نظام تحكم مؤازر عالمي المستوى، مدفوعًا بمحركات مؤازرة متعددة، لضمان دقة تحكم استثنائية واستقرار ملحوظ. ويستخدم على نطاق واسع في أكثر من 50 دولة ومنطقة في العالم.



إنه يتميز بمستوى أتمتة عالي، تحكم موثوق، تعديل بسيط، تشغيل سهل وصيانة مريحة. من أجل استكشاف السوق بشكل أكبر، فقد التزمنا بالبحث والتطوير لمنتجات جديدة، ونسعى جاهدين لإنشاء منتجات تعبئة متعددة المجالات أكثر وأفضل لتلبية احتياجات العملاء.

    وجه الفتاة...!

    لا توجد بيانات المنتج.

    الذهاب إلى الصفحة الرئيسية

    نطاق التطبيق

    أنواع التغليف المطبقة: علبة ملفوفة من قطعة واحدة؛

    تنسيقات التعبئة والتغليف المعمول بها: 2×2، 2×3، 3×4، 3×5، 4×5، 4×6، 5×6، 5×8، وما إلى ذلك؛

      نوع الزجاجة المطبق وقطرها: ص زجاجة مستديرة Φ 50 ~ Φ 165. زجاجة مربعة Φ 50~ Φ 165، زجاجة على شكل (مطلوب تأكيد العينة)؛

    متطلبات قاعدة الزجاجة المطبقة: يجب أن تكون سلسة نسبيًا (على سبيل المثال، بالنسبة لقاعدة الزجاجة البتلية أو قاعدة الزجاجة الخاصة الأخرى، يلزم تأكيد العينة)؛

    سعة الزجاجة القابلة للتطبيق: 200 ~ 5000 مل؛

    ارتفاع الزجاجة المطبق: 120 ~ 350 مم؛

    أفضل  محيط ب  درجة الحرارة: 5~40℃;

    الأمثل  محيط ب الرطوبة: 50~65%RH;

    الارتفاع الأمثل: 5 ~ 3000 متر؛

    نطاق إخراج التعبئة والتغليف: 28 ~ 60 عبوة / دقيقة.

      نطاق إمدادات الطاقة العاملة: 380~480AC (±10%)؛ 50 ~ 60 هرتز 3PH + N + PE؛

      نطاق ضغط التشغيل: 5 ~ 6 بار (مفلتر، خالي من الماء والشوائب)؛

      استهلاك الغاز: 100-250 لتر/دقيقة

    المواصفات

    سلسلة تصنيف: وسائط نموذج الوصف

    الطول * العرض * الارتفاع (مم)

    إجمالي الطاقة المثبتة (كيلوواط) الطاقة المقدرة (كيلوواط) حزم / دقيقة

    الميزات الرئيسية للجهاز

    التفاف حول باكر كرتون ZB30

    مقسم اسطوانة

    10615 مم × 2000 مم × 2400 مم

    16 15

    28

    إن كوب الشفط الفراغي، جنبًا إلى جنب مع صمام الملف اللولبي لمحرك إخراج الكامة الإلكترونية لتحديد موضع الالتقاط ووضع الورق المقوى، يتميز بتقسيم الزجاجة على شكل خاص، والتشحيم الأوتوماتيكي، وUPS، وتغذية الزجاجة بدون ضغط، وما إلى ذلك.

    ZB35

    مقسم مؤازر واحد



    10615 مم × 2000 مم × 2400 مم

    10995 مم × 2000 مم × 2400 مم

    17 16 35

    إن كوب الشفط الفراغي، جنبًا إلى جنب مع صمام الملف اللولبي لمحرك إخراج الكامة الإلكترونية لتحديد موضع الالتقاط ووضع الورق المقوى، مناسب لتقسيم الزجاجات لبعض الزجاجات ذات الشكل الخاص، والتشحيم الأوتوماتيكي، UPS، تغذية الزجاجة بدون ضغط ووظائف أخرى!

    ZB45

    مقسم مؤازر مزدوج

    10615 مم × 2000 مم × 2400 مم

    10995 مم × 2000 مم × 2400 مم

    20 18

    40

    إن كوب الشفط الفراغي، جنبًا إلى جنب مع صمام الملف اللولبي لمحرك إخراج الكامة الإلكترونية لتحديد موضع الالتقاط ووضع الورق المقوى، يتميز بتقسيم الزجاجة المؤازر المزدوج، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط، وما إلى ذلك.

    ZB60 سيرفو تغذية الورق المقوى

    15535 ملم × 4200 ملم × 2400 ملم

    26 24 50

    يحتوي النظام على وظيفة تغذية تلقائية من الورق المقوى وتجديد الزجاجة، مع وظيفة مزامنة الورق المقوى والزجاجة لدفع عملية تعبئة الزجاجة وتقليل وقت التوقف عن العمل، والتي تتميز أيضًا بالتشحيم التلقائي، وطاقة احتياطية UPS، وتحميل الزجاجة بدون ضغط!

    ZBX60

    سيرفو كامل

    15535 ملم × 4200 ملم × 2400 ملم

    32 30 60

    مع التغيير التلقائي الكامل للمنتج، يحتوي النظام على وظيفة تغذية الورق المقوى التلقائي وتجديد الزجاجة، مع وظيفة مزامنة الورق المقوى والزجاجة لدفع تعبئة الزجاجة وتقليل وقت التوقف عن العمل، والذي يتميز أيضًا بالتشحيم التلقائي، وطاقة احتياطية UPS، وتحميل الزجاجة بدون ضغط !

    آلات تعبئة العلب الملفوفة: ZB30، ZB35، ZB45، ZB60، ZBX60

    معلمات الجهاز:

    سرعة التغليف: 28-60 عبوة/دقيقة

    العبوة القابلة للتطبيق: العبوات المستديرة والمربعة، مثل الزجاجات الزجاجية، وزجاجات PET، والعلب، وما إلى ذلك.

    مصدر الهواء: 0.7 ميجا باسكال (7 بار أو 100 رطل لكل بوصة مربعة)

    الطاقة المركبة: 16-28KW

    عدد محاور المؤازرة: 2-10 محاور

    Pro25-5

    عملية المعدات

    وفقًا لمواصفات عبوة المنتج، يجب تعديل آلية شكل الزجاجة أولاً. يتم إدخال المنتج من حزام نقل الزجاجة ثم يتم تقسيمه إلى عدة صفوف بواسطة مقسم الزجاجة. يقوم مجمع الزجاجات بعد ذلك بتجميع الزجاجات في كل صف لتشكيل مجموعة زجاجات، والتي تستمر في التحرك للأمام. عندما تتحرك الزجاجات نحو جزء دفع الزجاجة، يتم وضع الورق المقوى على سلسلة الناقل لجزء تغذية الورق المقوى ويتم دفعه إلى سلسلة جزء تسلق الورق المقوى، حيث يتم بعد ذلك نقله للأمام بواسطة خطاف تغذية الورق لجزء تسلق الورق المقوى يتم دمج المنتج والكرتون قبل دخولهما إلى الحزام الناقل القابل للطي، ومن ثم يتم تشغيلهما بواسطة سلسلة النقل الخاصة بالحزام الناقل القابل للطي. في عملية التقدم، يتم طي الورق المقوى ببطء عن طريق أجزاء الضغط العلوية والسفلية وأنبوب التشكيل، ثم يمر عبر جزء المجلد. بعد أن يكتشف المفتاح الكهروضوئي أن المنتج والكرتون يصلان إلى الموضع المحدد مسبقًا للبرنامج، تقوم آلة اللصق بالذوبان الساخن برش الغراء، ويتم طي الجزء القابل للطي لتشكيل الكرتون، ويتم ضغط الكرتون في أجزاء ضغط الصندوق العلوي والسفلي، بحيث يتم تشكيل الكرتون تحت تأثير الغراء.

    Pro25-7

    الميزات

    1. تنقسم سلسلة تغذية الزجاجة إلى مرحلتين لتقليل ضغط تغذية الزجاجة، وتتبنى السلسلة الشبكية سلسلة شبكية صغيرة الحجم لتقليل اتصال قسم النقل؛

    2. تم اعتماد آلية الأسطوانة الكرتونية لتسهيل سرعة تغذية الورق المقوى، وهي تشتمل على وظائف مثل  تقليل الورق المقوى والكشف الزائد عن الورق المقوى، بالإضافة إلى التجديد التلقائي عند حدوث نقص في الزجاجة أو الورق، مما يلغي الحاجة إلى التشغيل اليدوي؛

    3. يتم توفير جهاز مضاد للانعكاس في منطقة دفع الزجاجة؛ يتم التحكم في وظيفة تقسيم الزجاجة بواسطة محركات مؤازرة مزدوجة وكاميرا الطي، مما يتيح مفتاح زر واحد لنوع الزجاجة دون تعديلات ميكانيكية. الضبط التلقائي للأجزاء الكهربائية عند تغيير المنتجات لتوفير الوقت؛

    4. يتم تشغيل سلسلة الأصابع الخلفية لوحدات الضغط العلوية والسفلية بواسطة قابض كهرومغناطيسي واحد أو مؤازرة كاملة. عند تغيير نوع الزجاجة وشكل التغليف، يمكن تعديل المسافة بين الإصبع الأمامي والإصبع الخلفي لوحدة الضغط ببساطة عن طريق تدوير العمود الرئيسي للقابض الكهرومغناطيسي بعد إيقاف تشغيل الماكينة، وهو أمر مريح وسريع؛

    5. يتم اعتماد نظام التحكم في المحرك المؤازر لدفع الزجاجات وسلسلة تغذية الورق المقوى، والتي يمكنها التبديل بسلاسة ومرونة بين تعليمات الحركة ووضع الحركة، دون أي تشغيل يدوي في المنتصف، وموثوقية العمل عالية؛

    6. تم إعداد نافذة نماذج المحركات المختلفة بشكل جيد على شاشة اللمس للاختيار السهل، دون الحاجة إلى محترفين ومعرفة مهنية وتشغيل الكمبيوتر عبر الإنترنت؛

    7. مع الاتحاد الأوروبي CE، أمريكا الشمالية UL وغيرها من معايير شهادات السلامة.

    المعلمات التقنية لمواد التعبئة والتغليف

    مؤشرات المشروع

    Uنيت

    المعلمة

    A

    B

    C

    D

    E

    كمي

    جم/م³

    200±10.0; 320±16.0; 230±11.5; 340±17.0; 250±12.5; 360±18.0; 280±14.0; 420±21.0; 300±15.0

    310±15.5; 360±18.0; 420±21.0; 475±23.0; 530±26.5

    يجب ألا يقل الضيق عن

    جم/م³

    0.72

    0.70

    0.65

    0.60

    مؤشر الانفجار لا يقل عن 200-230 جم/㎡؛ ≥250 جم/㎡

    كيلو باسكال·㎡/ز
    كجم/ج㎡·㎡/ز

    2.95 (0.030); 2.75 (0.028)

    2.65 (0.027)

    1.50 (0.015)

    1.10 (0.011)

    0.90 (0.0092)

    مؤشر ضغط الحلقة المستعرضة لا يقل عن 200-230 جم/㎡؛ ≥250 جم/㎡

    ن/م·㎡/جم
    كجم قوة / 0.152 م ·㎡ / جم

    8.4(0.130); 9.7(0.150)

    8.4 (0.130)

    6.0 (0.093)

    5.2 (0.080)

    4.9 (0.076)

    قدرة التحمل للطي العرضي لا تقل عن ≥340g/㎡؛ 360 جرام/㎡؛ 420 جرام/㎡؛ 475 جرام/㎡؛ 530 جرام/㎡

    كل مرة

    80; 80; 80; 80; 80

    50; 50; 50; 50; 50

    18; 14; 10

    6; 5; 4; 3

    3; 2; 2; 1; 1

    امتصاص الماء (إيجابي/سلبي) ليس أكبر من

    ز/㎡

    35/50

    40/-

    60/-

    -

    -

    رطوبة التسليم

    %

    8.0±2.0

    9.0±2.0

    11.0±2.0

    11.0±3.0

    يتم تنفيذ متطلبات المواد وتصنيع الورق المقوى وفقًا للمعيار الوطني GB/T 6544-2008. وبشكل عام، ينبغي ملاحظة النقاط التالية:

    ● لا يسمح بوضع طبقات من الورق المقوى بدون قوة خارجية؛

    يجب أن يكون لكل دفعة من الورق المقوى درجة لون متسقة وألا تظهر عليها أي علامات مرئية للقاعدة المكشوفة؛

    يجب أن يكون سطح الورق المقوى أملسًا بدون طباعة بطانية واضحة؛

    يجب أن يكون الورق المقوى خالياً من أي عيوب ورقية مثل الطيات والشقوق والثقوب.

    يجب أن يكون تشذيب الورق المسطح أنيقًا وسلسًا، ويجب ألا تكون هناك حواف مفقودة وزوايا مفقودة وحواف رفيعة؛

    يمكن تقسيم لوح الكرتون إلى خمس درجات حسب الجودة: وهي A، B، C، D وE. من بينها، A، B وC عبارة عن ألواح حائط، ويجب أن تتوافق المواصفات الفنية مع المعلمات التالية:

    مخطط مقارنة الورق المموج

    4 (15)

    معيار للمادة اللاصقة المذوبة بالحرارة المستخدمة في تعبئة العلب الملتفة:

    T يجب معالجة المادة اللاصقة المذوبة بالحرارة لجميع آلات تعبئة العلب الملفوفة بسرعة لضمان خط إنتاج التغليف عالي السرعة، ويجب أن تتمتع بقوة ربط ممتازة (تصل قيمة اللزوجة إلى حوالي 3000 cps في ظل بيئة العمل العادية)، ويجب أن تكون ذات جودة عالية و مقاومة درجات الحرارة المنخفضة لضمان حالة ترابط ممتازة تحت بيئة درجة حرارة عالية/منخفضة.


    T تبلغ نقطة التليين حوالي 105-110 درجة مئوية، وفي ذلك الوقت تبدأ في التليين والذوبان.


    T نطاق التطبيق هو 150 درجة مئوية - 180 درجة مئوية (وهو نطاق درجة الحرارة الذي يجب أن تصل إليه أسطوانة الغراء وأنبوب الحلق ومسدس الرش)، ودرجة الحرارة المثالية هي 160 درجة مئوية، ويجب أن تصل لزوجة الغراء إلى 1800-2000 cps.


    وقت التصلب هو 1-1.5 ثانية، ولكنه يرتبط بكمية الغراء الذي يتم رشه، ودرجة حرارة الاستخدام، ودرجة الحرارة المحيطة وعوامل أخرى.

    احتياطات المادة اللاصقة المذوبة بالحرارة المستخدمة في تعبئة العلب الملتفة:

    حافظ على تجانس المادة اللاصقة المذوبة بالحرارة، ولا تخلطها مع مواد لاصقة أخرى.


    يجب تغطية خزان المادة اللاصقة المذوبة بالحرارة بإحكام لمنع سقوط أشتات فيه والتأثير على أداء المادة اللاصقة.


    يُنصح باتباع مبدأ "ما يدخل أولاً يخرج أولاً" وتعزيز استخدام إعادة التدوير.


    يجب أن يتم تخزينه في مكان بارد وجاف أقل من 40 درجة مئوية لمدة سنة واحدة
