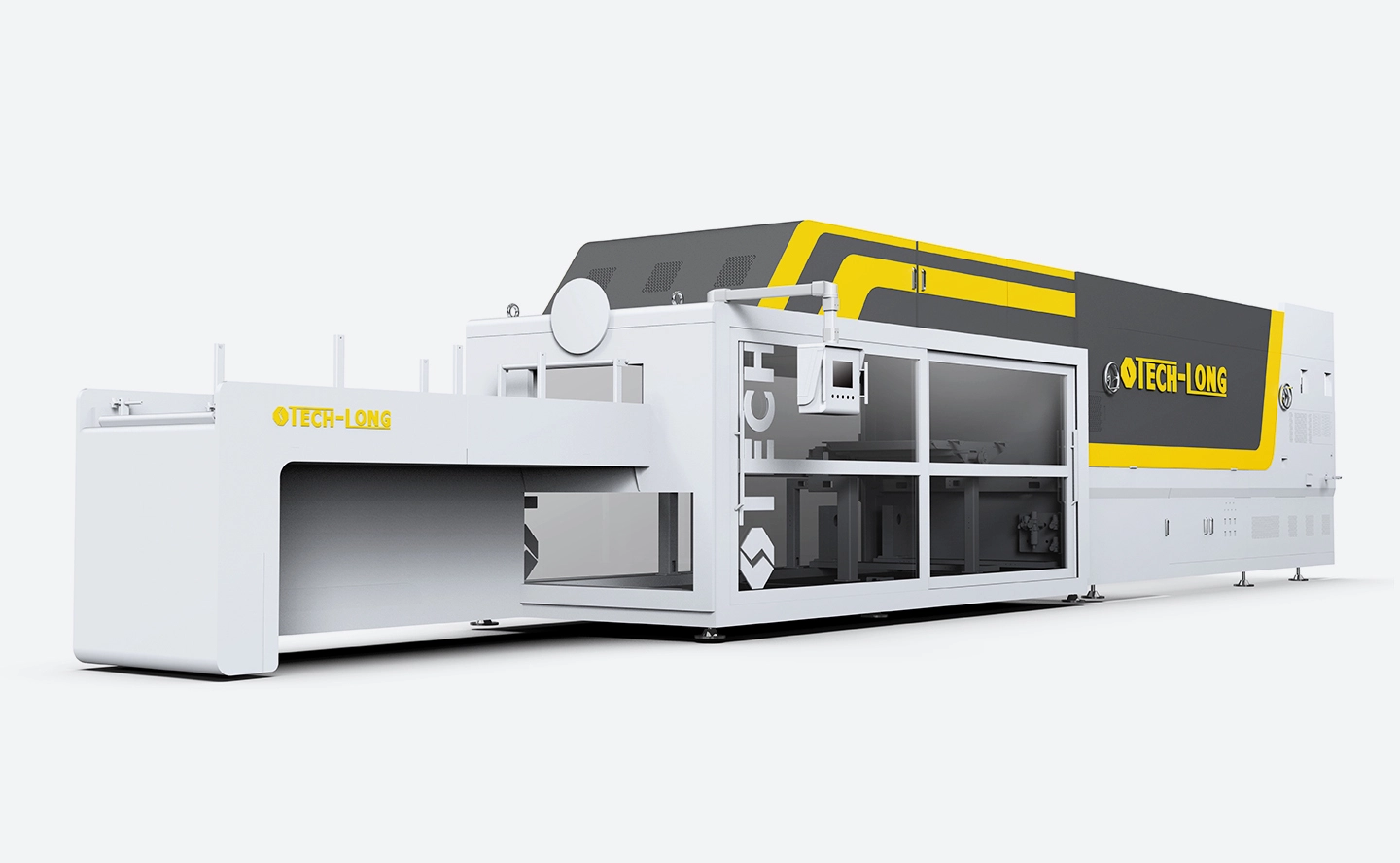

آلة التغليف بالانكماش الحراري لمجموعة متنوعة من مواصفات التغليف - TECH-LONG
تم تطوير آلة التغليف بالانكماش الحراري الأوتوماتيكية بالكامل من TECH-LONG مع حقوق ملكية مستقلة تمامًا في عام 2002. إنها تعتمد نظام تحكم مؤازر عالمي المستوى ومحرك متعدد المؤازرة، مع دقة تحكم عالية واستقرار جيد. تم استخدام المنتجات على نطاق واسع في أكثر من 50 دولة ومنطقة حول العالم.
تتميز المنتجات بالدرجة العالية من الأتمتة والتحكم الموثوق والتعديل البسيط والتشغيل السهل والصيانة المريحة. من أجل توسيع السوق بشكل أكبر، التزمنا بالبحث والتطوير لمنتجات جديدة ونسعى جاهدين لإنشاء المزيد من منتجات التعبئة والتغليف متعددة المجالات لتلبية احتياجات العملاء.
مجالات التطبيق
يستخدم على نطاق واسع في الماء والمشروبات والبيرة والمواد الغذائية والبهارات والرعاية المنزلية والعناية الشخصية والأدوية والزجاجة الزجاجية / زجاجة PET / علب التغليف الصناعية وغيرها من المجالات.
نطاق التطبيق
● أنواع التغليف المطبقة: أنواع التغليف القابلة للتطبيق: فيلم عادي أو فيلم مطبوع، فيلم عادي أو فيلم مطبوع + وسادة، فيلم عادي أو فيلم مطبوع + صينية، عبوة خلع؛
● تنسيقات التعبئة والتغليف المعمول بها: 2 × 2، 2 × 3، 3 × 4، 3 × 5، 4 × 5، 4 × 6، 4 × 7، 5 × 6، 5 × 7، 5 × 8، وما إلى ذلك؛
● أقطار الزجاجة القابلة للتطبيق: الزجاجات المستديرة Φ50~Φ165، الزجاجات المربعة □50~ □165، الزجاجات ذات الشكل الخاص (يلزم تأكيد العينة)؛
● متطلبات قاعدة الزجاجة المطبقة: يجب أن تكون سلسة نسبيًا (على سبيل المثال، بالنسبة لقاعدة الزجاجة البتلية أو قاعدة الزجاجة الخاصة الأخرى، يلزم تأكيد العينة)؛
● سعة الزجاجة القابلة للتطبيق: 200 ~ 5000 مل؛
● ارتفاع الزجاجة المطبق: 120 ~ 350 مم؛
● درجة الحرارة المحيطة المثلى: 5~40℃;
● الرطوبة المحيطة المثلى: 50~65%RH;
● الارتفاع الأمثل: 5 ~ 3000 متر؛
● نطاق إخراج التعبئة والتغليف: 20 ~ 120 عبوة / دقيقة.
● نطاق إمدادات الطاقة العاملة: 380~480AC (±10%)؛ 50 ~ 60 هرتز 3PH + N + PE؛
● نطاق ضغط التشغيل: 5 ~ 6 بار (مصفى، خالي من الماء والشوائب)؛
● غاز يستهلك tion: 100-200 لتر/دقيقة.
أمثلة التعبئة والتغليف
المواصفات
| سلسلة | تصنيف: وسائط | نموذج | الوصف | الطول * العرض * الارتفاع (مم) | إجمالي الطاقة المثبتة (كيلوواط) | الطاقة المقدرة (كيلوواط) | حزم / دقيقة | الملامح الرئيسية للجهاز |
| تقلص المجمع باكر | حارة واحدة | MB30 | مقسم اسطوانة | 11190 مم × 1570 مم × 2470 مم | 73 | 68 | 28 | يتوافق MB30 مع تنسيقات التغليف التقليدية مثل الزجاجة غير المرنة من 2X3 إلى 4X7، ويمكن تهيئته مع الفك الخارجي، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! |
| MB35 | مقسم مؤازر واحد | 11190 مم × 1570 مم × 2470 مم | 75 | 69 | 35 | يتوافق MB35 مع تنسيقات التغليف التقليدية مثل الزجاجة غير المرنة من 2X3 إلى 4X7، ويمكن تهيئته مع الفك الخارجي، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MB40 | مقسم مؤازر مزدوج | 11190 مم × 1570 مم × 2470 مم | 80 | 75 | 40 | يتوافق MB40 مع تنسيقات التغليف التقليدية مثل 2X3 إلى 5X8، ويمكن تهيئته مع الفك الخارجي، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MBS50 | أسفل تغذية الفيلم | 11190 مم × 1570 مم × 2470 مم | 105 | 95 | 45 | يتوافق MBS50 مع تنسيقات التغليف التقليدية مثل 2X3 إلى 5X8 (280 مم * 420 مم * 300 مم)؛ يمكن تكوين الفك الخارجي، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MB50 | حزم50 | 13650 مم × 1870 مم × 2300 مم | 115 | 102 | 50 | MB50 متوافق مع تنسيقات التعبئة والتغليف كبيرة الحجم مثل 2X3 إلى 6X8 (300 مم * 450 مم * 350 مم)؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MB60 | حزم60 | 14650 مم × 1870 مم × 2300 مم | 143 | 120 | 60 | MB60 متوافق مع تنسيقات التعبئة والتغليف ذات الحجم الكبير مثل 2X3 إلى 6X8 (300 مم * 450 مم * 350 مم)؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| حارة مزدوجة | MBX90 | مفردة 45 مزدوجة90 | 13305 مم × 1870 مم × 2500 مم | 120 | 105 | 90 | يتوافق MBX90 مع التحويل بقناة مفردة ومزدوجة، ويمكنه تلبية متطلبات القناة المزدوجة 3X5، أي. تغذية الزجاجة بـ 10 قنوات، 2 لتر 3 × 4 ومواصفات فائقة أخرى؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | |
| MBX100 | مفردة 50 مزدوجة100 | 14150 مم × 1870 مم × 2500 مم | 135 | 115 | 100 | يتوافق MBX100 مع التحويل بقناة مفردة وثنائية، ويمكنه تلبية متطلبات القناة المزدوجة 3X5، أي. تغذية الزجاجة بـ 10 قنوات، 2 لتر 3 × 4 ومواصفات فائقة أخرى؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MBS120 | مفردة 60 مزدوجة120 | 14150 مم × 1870 مم × 2500 مم | 110 | 100 | 120 | MBS120 (حزمة متعددة) متوافق مع تبديل القناة الفردية والثنائية، ويمكن أن يلبي مواصفات الحزمة الصغيرة مثل القناة المزدوجة 2X3، 3X4؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| MBX120 | مفردة 60 مزدوجة120 | 17500 مم × 1870 مم × 2500 مم | 160 | 145 | 120 | يتوافق MBX120 مع التحويل بقناة مفردة وثنائية، ويمكنه تلبية متطلبات القناة المزدوجة 3X5، أي. تغذية الزجاجة بـ 10 قنوات، 2 لتر 3 × 4 ومواصفات فائقة أخرى؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| كرتون | MB30D | كرتون | 11190 مم × 1570 مم × 2470 مم | 75 | 69 | 28 | يمكن أن يكون MB30D متوافقًا مع التبديل بين تغليف الفيلم العادي والتغليف باستخدام الوسادة! | |
| MB45D | كرتون | 11190 مم × 1570 مم × 2470 مم | 82 | 72 | 40 (كرتون 35) | يمكن أن يكون MB45D متوافقًا مع التبديل بين تغليف الفيلم العادي والتغليف باستخدام الوسادة! | ||
| MBX90D | كرتون (فيلم فقط) | 13605 مم × 1870 مم × 2500 مم | 125 | 108 | 90 (كرتون 45) | يتوافق MBX90D مع تبديل القناة المفردة والثنائية والقناة المفردة مع وظيفة الوسادة، والتي يمكن أن تلبي متطلبات القناة المزدوجة 3X5، أي. تغذية الزجاجة بـ 10 قنوات، 2 لتر 3 × 4 ومواصفات فائقة أخرى؛ يمكن تكوين الفك المؤازر، وربط الفيلم تلقائيًا، وتغيير نوع الزجاجة بدون أدوات، والتشحيم التلقائي، وUPS، وتغذية الزجاجة بدون ضغط ووظائف أخرى! | ||
| صينية | MBT35 | صينية + فيلم فقط | 12690 مم × 1870 مم × 2470 مم | 82 | 75 | 30 | يمكن أن يكون MBT35 متوافقًا مع التبديل بين غلاف الفيلم العادي، والتغليف بالوسادة، وتغليف الدرج! | |
حزمة الفيلم | MBX40 | مقسم مؤازر | 12000 مم × 1870 مم × 2500 مم | 82 | 75 | 40 | يتم استخدام MBX40 خصيصًا لتغطية انكماش الأكياس الورقية أو أشياء التغليف الكبيرة! |
MB30\35\40\S50\50\60
1. سرعة التغليف: 28-60 عبوة/الدقيقة (خط واحد)
2. التغليف المطبق: الحاويات المستديرة والمربعة، مثل الزجاجات، وزجاجات PET، والعلب، وما إلى ذلك.
3. مصدر الهواء: 0.7 ميجا باسكال (7 بار أو 100 رطل لكل بوصة مربعة)
4. الطاقة المركبة: 73-143 كيلو واط
5. مادة الفيلم القابلة للتقلص بالحرارة وسمكها: PE، 60~90um
6. درجة حرارة الانكماش: 160 درجة مئوية ~ 230 درجة مئوية
7. عدد محاور المؤازرة: 4-13 محور
عملية المعدات:
تتكون الآلة بأكملها من ثلاثة أجزاء: حزام نقل الزجاجة الأمامي، الآلة الرئيسية والفرن. حزام نقل الزجاجات الأمامي يجعل الزجاجات التي يتم تسليمها من خط التجميع الأمامي مرتبة ومقسمة بشكل منظم قبل إرسالها إلى الغلاف. الوظائف الرئيسية للآلة الرئيسية تغطي مجموعة الأصابع المؤازرة، القطع المسبق وتحميل الفيلم، قطع الفيلم المؤازر، تغليف الفيلم المؤازر، فك الفرامل / المؤازرة، تقليص الفرن، التبريد والتشكيل.
عملية الفرن:
يتم تطبيق الفرن بتكنولوجيا التدفئة المركزية ودوران الهواء الساخن مع درجة حرارة الانكماش القابلة للتعديل، وحجم هواء نفخ الغشاء وسرعة النقل، والتي تتميز بمزايا التسخين السريع وتوفير الطاقة وتأثير الانكماش الممتاز. يتم ربط العبوة بعد الانكماش والتبريد بشكل محكم، وأنيقة وجميلة المظهر، مع إمكانية الوصول إليها بسهولة. يمكن استخدامه على نطاق واسع في تغليف الأفلام القابلة للتقلص بالحرارة للمنتجات الصناعية الخفيفة مثل المشروبات والأطعمة. ويمكن للفرن ثنائي القناة تحقيق التبديل بين القنوات المفردة والمزدوجة فقط عن طريق التعديل البسيط.
MBX90\100\S120\120
1. سرعة التعبئة والتغليف: 45-60 عبوة/دقيقة (خط واحد)، 90-120 عبوة/دقيقة (خط مزدوج)
2. التغليف المطبق: الحاويات المستديرة والمربعة، مثل الزجاجات، وزجاجات PET، والعلب، وما إلى ذلك.
3. مصدر الهواء: 0.7 ميجا باسكال (7 بار أو 100 رطل لكل بوصة مربعة)
4. الطاقة المركبة: 120-160 كيلو واط
5. مادة الفيلم القابلة للتقلص بالحرارة وسمكها: PE، 60~90um
6. درجة حرارة الانكماش: 160 درجة مئوية ~ 230 درجة مئوية 7. عدد محاور المؤازرة: 7-13 محور
عملية المعدات:
تتكون الآلة بأكملها من ثلاثة أجزاء: حزام نقل الزجاجة الأمامي، الآلة الرئيسية والفرن. حزام نقل الزجاجات الأمامي يجعل الزجاجات التي يتم تسليمها من خط التجميع الأمامي مرتبة ومقسمة بشكل منظم قبل إرسالها إلى الغلاف. الوظائف الرئيسية للآلة الرئيسية تغطي مجموعة الأصابع المؤازرة، القطع المسبق وتحميل الفيلم، قطع الفيلم المؤازر، تغليف الفيلم المؤازر، فك الفرامل / المؤازرة، تقليص الفرن، التبريد والتشكيل.
عملية الفرن:
يتم تطبيق الفرن بتكنولوجيا التدفئة المركزية ودوران الهواء الساخن، ويمكن تعديل درجة حرارة الانكماش وحجم هواء نفخ الغشاء وسرعة النقل، مما يتميز بمزايا التسخين السريع وتوفير الطاقة وتأثير الانكماش الجيد. يتم ربط العبوة بعد الانكماش والتبريد بإحكام، وأنيقة وجميلة المظهر، ومريحة للفتح. يمكن استخدامه على نطاق واسع في تغليف الأفلام القابلة للتقلص بالحرارة للمنتجات الصناعية الخفيفة مثل المشروبات والأطعمة. ويمكن للفرن ثنائي القناة تحقيق التبديل بين القنوات المفردة والمزدوجة فقط عن طريق التعديل البسيط.
MB30D\45D\90D\T35
1. سرعة التغليف: 30-45 عبوة/الدقيقة (خط واحد)
2. التغليف المطبق: الحاويات المستديرة والمربعة، مثل الزجاجات، وزجاجات PET، والعلب، وما إلى ذلك.
3. مصدر الهواء: 0.7 ميجا باسكال (7 بار أو 100 رطل لكل بوصة مربعة)
4. الطاقة المركبة: 75-125 كيلو واط
5. مادة الفيلم القابلة للتقلص بالحرارة وسمكها: PE، 60~90um
6. درجة حرارة الانكماش: 160 درجة مئوية ~ 230 درجة مئوية
7. عدد محاور المؤازرة: 5-13 محور
عملية المعدات:
تتكون الآلة بأكملها من ثلاثة أجزاء: حزام نقل الزجاجة الأمامي، الآلة الرئيسية والفرن. حزام نقل الزجاجات الأمامي يجعل الزجاجات التي يتم تسليمها من خط التجميع الأمامي مرتبة ومقسمة بشكل منظم قبل إرسالها إلى الغلاف. الوظائف الرئيسية للآلة الرئيسية هي تجميع الأصابع المؤازرة، وتحميل الفيلم / القطع المسبق وتحميل الفيلم، وقطع فيلم القابض / المؤازرة، وتغليف الفيلم المؤازر، وفك الفرامل / المؤازرة، وتقليص الفرن، والتبريد والتشكيل.
عملية الفرن:
يتم تطبيق الفرن بتكنولوجيا التدفئة المركزية ودوران الهواء الساخن، ويمكن تعديل درجة حرارة الانكماش وحجم هواء نفخ الغشاء وسرعة النقل، مما يتميز بمزايا التسخين السريع وتوفير الطاقة وتأثير الانكماش الجيد. يتم ربط العبوة بعد الانكماش والتبريد بإحكام، وأنيقة وجميلة المظهر، ومريحة للفتح. يمكن استخدامه على نطاق واسع في تغليف الأفلام القابلة للتقلص بالحرارة للمنتجات الصناعية الخفيفة مثل المشروبات والأطعمة. ويمكن للفرن ثنائي القناة تحقيق التبديل بين القنوات المفردة والمزدوجة فقط عن طريق التعديل البسيط.
الميزات
1. يستخدم حزام نقل الزجاجة مستشعر كهروضوئي للكشف عن الاهتزاز الناتج عن تفكيك الزجاجة بعد انحشار الزجاجة، مما يقلل بشكل فعال من انحشار الزجاجة واستهلاك الغاز.
2. اضبط موضع لوحة فصل الزجاجة بسرعة من خلال مؤشر المقياس.
3. يعد تجميع الأصابع المؤازرة مريحًا وسريعًا.
4 تحميل الفيلم المؤازر، قطع الفيلم (مؤازر كتكوين عالي) وتغليف الفيلم (مؤازر كتكوين عالي)، مع جهاز إزالة إلكتروستاتيكي للفيلم، وهو مستقر وموثوق.
5. يتم تشغيل محركات دفع الزجاجات وتغليف الفيلم بشكل مستقل بواسطة أجهزة مؤازرة، وهي آمنة ومستقرة مع ضوضاء منخفضة.
6. يتم القطع المسبق للفيلم في الأسفل، ويتم امتصاصه ونقله بالفراغ، مع ثبات أعلى أثناء التشغيل بسرعة عالية.
7. يمكن تغيير مسار ناقل الزجاجة بسرعة ككل، وهو متوافق مع الزجاجات الكبيرة والصغيرة لتقليل الوقت اللازم لتغيير شكل الزجاجة.
8. يمكن تعديل المسافة بين الأفلام للمسارات المزدوجة بعد الانفصال، كما يمكن أيضًا تعديل لفات الفيلم اليسرى واليمنى بعد الانفصال بشكل مستقل، مما يسهل استخدامها.
9. تفريغ حزام شبكي معدني متين.
10. يتميز الفرن بتدفئة مركزية ودورة هواء ساخن، ويتميز بدرجة حرارة قابلة للتعديل وحجم الهواء وسرعته وتسخين سريع وتوفير الطاقة وقابلية تطبيق جيدة على الفيلم.
11. إن التصميم الخالي من الصيانة لمروحة الفرن يتجنب الحاجة إلى الصيانة اللاحقة.
12. مع الاتحاد الأوروبي CE، أمريكا الشمالية UL وغيرها من معايير شهادات السلامة.
المعلمات التقنية للفيلم القابل للانكماش الحراري
| مؤشرات المشروع | اختبار قياسي | Uنيت | المعلمة | ||||||||
| المواد | PE أو LDPC (مطلوب وصفة مضادة للكهرباء الساكنة) | ||||||||||
| الاستعباد | جم / سم3 | 0,928 | |||||||||
| درجة البلمرة | درجة | 0,3 | |||||||||
| الحد الأقصى لقطر لفة الفيلم | مم | 500 | |||||||||
| لفة الفيلم أقصى عرض | مم | الحد الأقصى لعرض اللفة = قطر الزجاجة × عدد الزجاجات + 120 ~ 200 مم | |||||||||
| القطر الأساسي لبكرة الفيلم | مم | φ76~77(3 بوصة) | |||||||||
| سماكة | أم | 60 ~ 90 (يتم استخدام فيلم سامسونج 40um بشكل عام لتغليف الفيلم بعد الالتفاف يلف) | |||||||||
| انكماش طولي | % | ＞65 | |||||||||
| الانكماش الجانبي | % | 15～30 | |||||||||
| قوة الانهيار | ASTM D882 | ن/مم2 | 30～24 | ||||||||
| قوة العائد | ASTM D 882 | ن/مم2 | 13～13 | ||||||||
| استطالة في نهاية المطاف | ASTM D 882 | % | 450～700 | ||||||||
| قوة الدموع | ASTM D 1922 | ز | 300～495 | ||||||||
| سحب عميق | ITP 104 | ن مم. | 25～24 | ||||||||
| ديناميكية | ASTM D 1894 | ز | >0.40 | ||||||||
| تك الساخنة | ITP | جم/75 مم² | 250 | ||||||||
| درجة حرارة اللحام | ITP | C | 130-200 | ||||||||
| قوة اللحام بعد التبريد | ITP | ن/سم² | 24 | ||||||||
| فقدان G | ASTM D 2457 | % | 45 | ||||||||
| التعكر | ASTM D 1003 | % | 15 | ||||||||
| ملاحظات: يجب تأكيد حجم الفيلم مع القسم الفني TECH-LONG. | |||||||||||
المعلمات التقنية للوحة الورق ودرج الورق
| مؤشرات المشروع | Uنيت | المعلمة |
| المواد | --- | ورق مموج ثلاثي الجدران |
| وسادة ورقية أو نصف سمك البليت | مم | 3 مللي متر ± 0.25 |
| حجم لوحة الورق | مم |
طول الكرتون = قطر الزجاجة × عدد الزجاجات + 3 مم
عرض الكرتون = قطر الزجاجة × عدد الزجاجات + 3 مم (ملاحظة: يجب أن تحتوي الوسادة على شطب بنفس حجم نصف قطر الزجاجة) |
| نصف حجم البليت | مم |
طول الكرتون = قطر الزجاجة × عدد الزجاجات + ارتفاع نصف البليت + 8 مم
عرض الكرتون = قطر الزجاجة × عدد الزجاجات + ارتفاع نصف البليت + 2 مم (ملاحظة: يلزم وجود خيوط عند الثنية، وتخضع الأبعاد المحددة لرسم الورق المقوى المؤكد.) |
| تخزين الورق المقوى في مستودع الورق المقوى | PC | ن300 |
| ضغط التغطية | جم/م² | 150～200 |
| مركز تغطية الضغط | جم/م² | 150～180 |
يجب أن تتوافق متطلبات المواد وتصنيع الورق المقوى مع المعيار الوطني GB/T 6544-2008. وبشكل عام يجب ملاحظة النقاط التالية:
لا يُسمح بطبقات الورق المقوى بدون قوة خارجية؛
يجب أن يكون لون كل مجموعة من الورق المقوى هو نفسه بشكل أساسي دون الكشف عن أي طبقات أساسية؛
يجب أن يكون سطح الورق المقوى أملسًا، ولا يُسمح بطباعة بطانية واضحة ;
يجب أن يكون الورق المقوى خالياً من الطيات والشقوق والثقوب والعيوب الورقية الأخرى؛
يجب أن يتم تشذيب الورق المسطح بشكل أنيق وسلس، دون أي حواف أو زوايا أو حواف رفيعة مفقودة؛
يمكن تقسيم الكرتون المقوى إلى خمس درجات حسب الجودة: وهي A، B، C، D وE. من بينها، A، B وC عبارة عن ألواح حائط، ويجب أن تتوافق مؤشراتها الفنية مع مواصفات المعلمات التالية:
مخطط مقارنة الورق المموج
