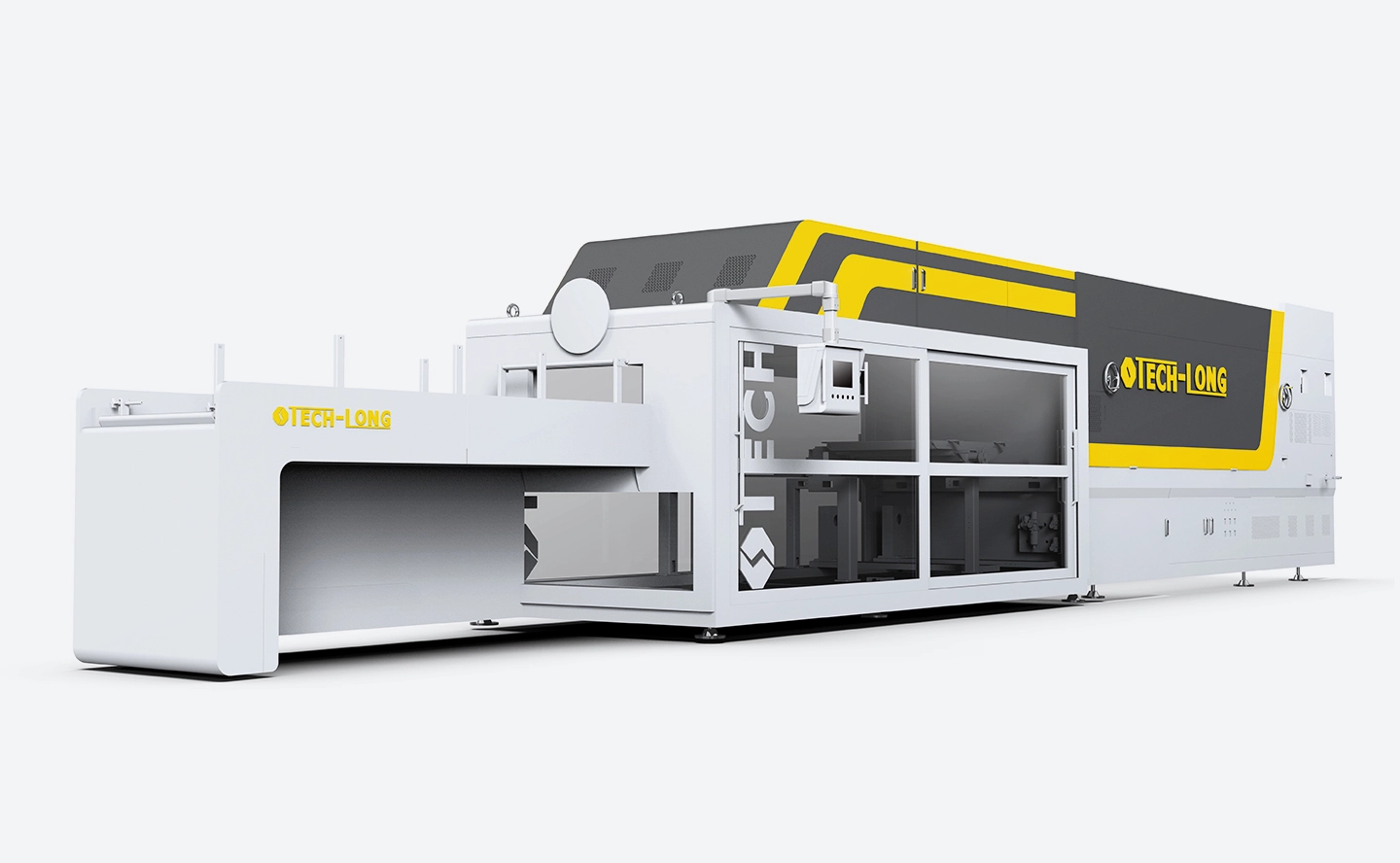

Máy quấn màng co nóng
Máy bọc màng co nóng hoàn toàn tự động của TECH-LONG được phát triển với quyền sở hữu hoàn toàn độc lập vào năm 2002. Nó sử dụng hệ thống điều khiển servo đẳng cấp thế giới và bộ truyền động động cơ đa servo, với độ chính xác điều khiển cao và độ ổn định tốt. Các sản phẩm đã được sử dụng rộng rãi tại hơn 50 quốc gia và khu vực trên thế giới.
Các sản phẩm có ưu điểm là mức độ tự động hóa cao, điều khiển đáng tin cậy, điều chỉnh đơn giản, vận hành dễ dàng và bảo trì thuận tiện. Để mở rộng thị trường hơn nữa, chúng tôi đã cam kết nghiên cứu phát triển sản phẩm mới và nỗ lực tạo ra nhiều sản phẩm bao bì đa lĩnh vực hơn để đáp ứng nhu cầu của khách hàng.
Lĩnh vực ứng dụng
Nó được sử dụng rộng rãi trong nước, đồ uống, bia, thực phẩm, gia vị, chăm sóc gia đình và chăm sóc cá nhân, thuốc, chai thủy tinh/chai PET/lon đóng gói công nghiệp và các lĩnh vực khác.
phạm vi ứng dụng
● Các loại bao bì áp dụng: Các loại bao bì áp dụng: màng trơn hoặc màng in, màng trơn hoặc màng in+pad, màng trơn hoặc màng in + khay, bao bì lệch;
● Các dạng đóng gói áp dụng: 2×2, 2×3, 3×4, 3×5, 4×5, 4×6, 4×7, 5×6, 5×7, 5×8, v.v.;
● Đường kính chai áp dụng: Chai tròn Φ50~Φ165, chai vuông □50~ □165, chai có hình dạng đặc biệt (cần xác nhận mẫu);
● Yêu cầu cơ sở chai áp dụng: nó phải tương đối mịn (ví dụ, đối với đế chai hình cánh hoa hoặc đế chai đặc biệt khác, cần phải xác nhận mẫu);
● Dung tích chai áp dụng: 200 ~ 5000ml;
● Chiều cao chai áp dụng: 120~350mm;
● Nhiệt độ môi trường tối ưu: 5~40℃;
● Độ ẩm môi trường tối ưu: 50~65%RH;
● Độ cao tối ưu: 5 ~ 3000 mét;
● Phạm vi đầu ra bao bì: 20~120 gói/phút.
● Phạm vi cung cấp điện làm việc: 380~480AC (±10%); 50~60Hz3PH+N+PE;
● Phạm vi áp suất hoạt động: 5 ~ 6 thanh (đã lọc, không chứa nước và tạp chất);
● Khí ga tiêu dùng phần thưởng: 100-200L/phút.
Ví dụ về bao bì
Thông số kỹ thuật
| Loạt | Chế độ | Mô hình | Mô tả | L*W*H(mm) | Tổng công suất lắp đặt (KW) | Công suất định mức (KW) | Gói/phút | Các tính năng chính của thiết bị |
| Máy đóng gói co lại | Làn đường đơn | MB30 | Bộ chia xi lanh | 11190mm×1570mm×2470mm | 73 | 68 | 28 | MB30 tương thích với các định dạng đóng gói thông thường như chai không linh hoạt 2X3 đến 4X7 và có thể được cấu hình với chức năng tháo cuộn bên ngoài, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! |
| MB35 | Bộ chia servo đơn | 11190mm×1570mm×2470mm | 75 | 69 | 35 | MB35 tương thích với các định dạng đóng gói thông thường như chai không linh hoạt 2X3 đến 4X7 và có thể được cấu hình với chức năng tháo cuộn bên ngoài, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| MB40 | Bộ chia servo đôi | 11190mm×1570mm×2470mm | 80 | 75 | 40 | MB40 tương thích với các định dạng đóng gói thông thường như 2X3 đến 5X8 và có thể được cấu hình với chức năng tháo cuộn bên ngoài, bôi trơn tự động, UPS, nạp bình không áp suất và các chức năng khác! | ||
| MBS50 | Nguồn cấp dữ liệu phim xuống | 11190mm×1570mm×2470mm | 105 | 95 | 45 | MBS50 tương thích với các định dạng đóng gói thông thường như 2X3 đến 5X8 (280mm * 420mm * 300mm); Có thể cấu hình tháo cuộn bên ngoài, bôi trơn tự động, UPS, nạp bình không áp suất và các chức năng khác! | ||
| MB50 | 50gói | 13650mm×1870mm×2300mm | 115 | 102 | 50 | MB50 tương thích với các định dạng đóng gói kích thước lớn như 2X3 đến 6X8 (300mm * 450mm * 350mm); Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| MB60 | 60gói | 14650mm×1870mm×2300mm | 143 | 120 | 60 | MB60 tương thích với các định dạng đóng gói kích thước lớn như 2X3 đến 6X8 (300mm * 450mm * 350mm); Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| Làn đường đôi | MBX90 | Đơn45 Đôi90 | 13305mm×1870mm×2500mm | 120 | 105 | 90 | MBX90 tương thích với chuyển mạch kênh đơn và kênh đôi và có thể đáp ứng các yêu cầu của kênh đôi 3X5, tức là. Cho bé bú bình 10 kênh, 2L 3X4 và các thông số kỹ thuật siêu việt khác; Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | |
| MBX100 | Đơn50 Đôi100 | 14150mm×1870mm×2500mm | 135 | 115 | 100 | MBX100 tương thích với chuyển mạch kênh đơn và kênh đôi, đồng thời có thể đáp ứng các yêu cầu của kênh đôi 3X5, tức là. Cho bé bú bình 10 kênh, 2L 3X4 và các thông số kỹ thuật siêu việt khác; Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| MBS120 | Đơn 60 đôi120 | 14150mm×1870mm×2500mm | 110 | 100 | 120 | MBS120 (nhiều gói) tương thích với chuyển mạch kênh đơn và kênh đôi, đồng thời có thể đáp ứng các thông số kỹ thuật của gói nhỏ như kênh đôi 2X3, 3X4; Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| MBX120 | Đơn 60 đôi120 | 17500mm×1870mm×2500mm | 160 | 145 | 120 | MBX120 tương thích với chuyển mạch kênh đơn và kênh đôi và có thể đáp ứng các yêu cầu của kênh đôi 3X5, tức là. Cho bé bú bình 10 kênh, 2L 3X4 và các thông số kỹ thuật siêu việt khác; Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| Carboard | MB30D | Carboard | 11190mm×1570mm×2470mm | 75 | 69 | 28 | MB30D có thể tương thích với việc chuyển đổi giữa gói màng thường và gói bằng miếng đệm! | |
| MB45D | Carboard | 11190mm×1570mm×2470mm | 82 | 72 | 40(Carboard35) | MB45D có thể tương thích với việc chuyển đổi giữa gói màng thường và gói bằng miếng đệm! | ||
| MBX90D | Bìa cứng(Chỉ phim) | 13605mm×1870mm×2500mm | 125 | 108 | 90(Carboard45) | MBX90D tương thích với chuyển đổi kênh đơn và kênh đôi cũng như kênh đơn có chức năng pad, có thể đáp ứng các yêu cầu của kênh đôi 3X5, tức là. Cho bé bú bình 10 kênh, 2L 3X4 và các thông số kỹ thuật siêu việt khác; Có thể cấu hình cuộn dây servo, nối màng tự động, chuyển đổi loại chai không cần dụng cụ, bôi trơn tự động, UPS, nạp chai không áp suất và các chức năng khác! | ||
| Cái mâm | MBT35 | Chỉ khay + phim | 12690mm×1870mm×2470mm | 82 | 75 | 30 | MBT35 có thể tương thích với việc chuyển đổi giữa gói màng thường, gói bằng miếng đệm và gói khay! | |
Đóng gói phim | MBX40 | Bộ chia servo | 12000mm×1870mm×2500mm | 82 | 75 | 40 | MBX40 được sử dụng đặc biệt để dán màng co ngót của túi giấy hoặc các vật dụng đóng gói lớn! |
MB30\35\40\S50\50\60
1. Tốc độ đóng gói: 28-60 gói/phút (một làn)
2. Bao bì áp dụng: hộp đựng hình tròn và hình vuông, chẳng hạn như chai thủy tinh, chai PET, lon, v.v.
3. Nguồn không khí: 0,7MPa (7bar hoặc 100psi)
4. Công suất lắp đặt: 73-143KW
5. Chất liệu và độ dày màng co nhiệt: PE, 60~90um
6. Nhiệt độ co ngót: 160oC ～ 230oC
7. Số trục servo: 4-13 trục
Quy trình thiết bị:
Toàn bộ máy bao gồm ba phần: băng chuyền chai phía trước, máy chính và lò nướng. Băng tải chai phía trước giúp các chai được giao từ dây chuyền lắp ráp mặt trước được sắp xếp và phân chia có trật tự trước khi gửi chúng đến máy bọc. Các chức năng chính của máy chính bao gồm nhóm ngón tay servo, cắt trước và nạp màng, cắt màng servo, bọc màng servo, tháo cuộn phanh/servo, co lò, làm mát và tạo hình.
Quá trình lò:
Lò được áp dụng công nghệ làm nóng trung tâm và tuần hoàn không khí nóng với nhiệt độ co rút có thể điều chỉnh, lượng khí thổi màng và tốc độ truyền tải, có ưu điểm là làm nóng nhanh, tiết kiệm năng lượng và hiệu quả co ngót tuyệt vời. Bao bì sau khi co và làm nguội được đóng lại chắc chắn, hình thức gọn gàng, đẹp mắt, đồng thời dễ dàng tiếp cận. Nó có thể được sử dụng rộng rãi trong bao bì màng co nhiệt cho các sản phẩm công nghiệp nhẹ như đồ uống và thực phẩm. Và lò nướng kênh đôi có thể đạt được sự chuyển đổi kênh đơn và kênh kép chỉ bằng cách điều chỉnh đơn giản.
MBX90\100\S120\120
1. Tốc độ đóng gói: 45-60 gói/phút (làn đơn), 90-120 gói/phút (làn đôi)
2. Bao bì áp dụng: hộp đựng hình tròn và hình vuông, chẳng hạn như chai thủy tinh, chai PET, lon, v.v.
3. Nguồn không khí: 0,7MPa (7bar hoặc 100psi)
4. Công suất lắp đặt: 120-160KW
5. Chất liệu và độ dày màng co nhiệt: PE, 60~90um
6. Nhiệt độ co ngót: 160oC ～ 230oC 7. Số trục servo: 7-13 trục
Quy trình thiết bị:
Toàn bộ máy bao gồm ba phần: băng chuyền chai phía trước, máy chính và lò nướng. Băng tải chai phía trước giúp các chai được giao từ dây chuyền lắp ráp mặt trước được sắp xếp và phân chia có trật tự trước khi gửi chúng đến máy bọc. Các chức năng chính của máy chính bao gồm nhóm ngón tay servo, cắt trước và nạp màng, cắt màng servo, bọc màng servo, tháo cuộn phanh/servo, co lò, làm mát và tạo hình.
Quá trình lò:
Lò được áp dụng công nghệ làm nóng trung tâm và tuần hoàn không khí nóng, có thể điều chỉnh nhiệt độ co ngót, lượng khí thổi màng và tốc độ truyền tải, có ưu điểm là làm nóng nhanh, tiết kiệm năng lượng và hiệu quả co ngót tốt. Bao bì sau khi co rút và làm mát được đóng lại chắc chắn, hình thức gọn gàng, đẹp mắt, dễ dàng mở ra. Nó có thể được sử dụng rộng rãi trong bao bì màng co nhiệt cho các sản phẩm công nghiệp nhẹ như đồ uống và thực phẩm. Và lò nướng kênh đôi có thể đạt được sự chuyển đổi kênh đơn và kênh kép chỉ bằng cách điều chỉnh đơn giản.
MB30D\45D\90D\T35
1. Tốc độ đóng gói: 30-45 gói/phút (một làn)
2. Bao bì áp dụng: hộp đựng hình tròn và hình vuông, chẳng hạn như chai thủy tinh, chai PET, lon, v.v.
3. Nguồn không khí: 0,7MPa (7bar hoặc 100psi)
4. Công suất lắp đặt: 75-125KW
5. Chất liệu và độ dày màng co nhiệt: PE, 60~90um
6. Nhiệt độ co ngót: 160oC ～ 230oC
7. Số trục servo: 5-13 trục
Quy trình thiết bị:
Toàn bộ máy bao gồm ba phần: băng chuyền chai phía trước, máy chính và lò nướng. Băng tải chai phía trước giúp các chai được giao từ dây chuyền lắp ráp mặt trước được sắp xếp và phân chia có trật tự trước khi gửi chúng đến máy bọc. Các chức năng chính của máy chính bao gồm nhóm ngón tay servo, tải / cắt trước màng và tải màng, cắt màng ly hợp / servo, bọc màng servo, tháo phanh / servo, co lò, làm mát và tạo hình.
Quá trình lò:
Lò được áp dụng công nghệ làm nóng trung tâm và tuần hoàn không khí nóng, có thể điều chỉnh nhiệt độ co ngót, lượng khí thổi màng và tốc độ truyền tải, có ưu điểm là làm nóng nhanh, tiết kiệm năng lượng và hiệu quả co ngót tốt. Bao bì sau khi co rút và làm mát được đóng lại chắc chắn, hình thức gọn gàng, đẹp mắt, dễ dàng mở ra. Nó có thể được sử dụng rộng rãi trong bao bì màng co nhiệt cho các sản phẩm công nghiệp nhẹ như đồ uống và thực phẩm. Và lò nướng kênh đôi có thể đạt được sự chuyển đổi kênh đơn và kênh kép chỉ bằng cách điều chỉnh đơn giản.
Các tính năng
1. Băng tải chai sử dụng cảm biến quang điện để phát hiện độ rung để tháo chai sau khi kẹt chai, giúp giảm tình trạng kẹt chai và tiêu thụ gas một cách hiệu quả.
2. Điều chỉnh nhanh vị trí tấm tách chai thông qua vạch chia tỷ lệ.
3. Nhóm ngón tay servo thuận tiện và nhanh chóng.
4 Tải màng servo, cắt màng (servo ở cấu hình cao) và bọc màng (servo ở cấu hình cao), với thiết bị loại bỏ tĩnh điện màng, ổn định và đáng tin cậy.
5. Bộ truyền động đẩy chai và quấn màng được điều khiển độc lập bằng servo nên an toàn, ổn định và ít tiếng ồn.
6. Quá trình cắt trước màng ở phía dưới, hấp phụ và truyền chân không, có độ ổn định cao hơn trong quá trình vận hành ở tốc độ cao.
7. Toàn bộ làn băng tải chai có thể được thay đổi nhanh chóng, tương thích với các chai lớn và nhỏ để giảm thời gian chuyển đổi định dạng chai.
8. Khoảng cách giữa các màng dành cho làn đôi có thể được điều chỉnh sau khi tách, cuộn phim bên trái và bên phải sau khi tách cũng có thể được điều chỉnh độc lập, giúp sử dụng dễ dàng hơn.
9. Xả dây đai lưới kim loại bền.
10. Lò có hệ thống sưởi và lưu thông không khí nóng tập trung, có tính năng điều chỉnh nhiệt độ, thể tích và tốc độ không khí, làm nóng nhanh, tiết kiệm năng lượng và khả năng ứng dụng tốt cho màng.
11. Thiết kế không cần bảo trì của quạt lò giúp tránh phải bảo trì sau này.
12. Với EU CE, UL Bắc Mỹ và các tiêu chuẩn chứng nhận an toàn khác.
Thông số kỹ thuật màng co nhiệt
| Chỉ số dự án | Kiểm tra tiêu chuẩn | Đơn vị | Thông số | ||||||||
| Chất liệu | PE hoặc LDPC (cần có công thức chống tĩnh điện) | ||||||||||
| Tỉ trọng | g/cm3 | 0,928 | |||||||||
| mức độ trùng hợp | Lớp | 0,3 | |||||||||
| Đường kính cuộn phim tối đa | mm | 500 | |||||||||
| Chiều rộng tối đa của cuộn phim | mm | Chiều rộng cuộn tối đa = đường kính chai × số chai + 120 ~ 200mm | |||||||||
| Đường kính lõi cuộn phim | mm | φ76~77(3 inch) | |||||||||
| độ dày | ừm | 60 ~ 90 (Màng siêu mỏng 40um thường được sử dụng để bọc màng sau khi bọc xung quanh gói) | |||||||||
| Co ngót theo chiều dọc | % | ＞65 | |||||||||
| Co thắt bên | % | 15～30 | |||||||||
| Sức mạnh phá vỡ | ASTM D882 | N/mm2 | 30～24 | ||||||||
| Sức mạnh năng suất | ASTM D 882 | N/mm2 | 13～13 | ||||||||
| Kéo dài cuối cùng | ASTM D 882 | % | 450～700 | ||||||||
| Độ bền xé | ASTM D 1922 | g | 300～495 | ||||||||
| kéo sâu | ITP 104 | Nmm. | 25～24 | ||||||||
| Năng động | ASTM D 1894 | g | >0.40 | ||||||||
| keo nóng | ITP | g/75mm2 | 250 | ||||||||
| Nhiệt độ hàn | ITP | C | 130-200 | ||||||||
| Độ bền hàn sau khi làm mát | ITP | N/cm2 | 24 | ||||||||
| Bóng | ASTM D 2457 | % | 45 | ||||||||
| Độ đục | ASTM D 1003 | % | 15 | ||||||||
| Lưu ý: Kích thước phim cần được xác nhận lại với Phòng Kỹ thuật TECH-LONG. | |||||||||||
Thông số kỹ thuật của tập giấy và khay đựng giấy
| Chỉ số dự án | Đơn vị | Thông số |
| Chất liệu | --- | Giấy gợn sóng ba bức tường |
| Độ dày của giấy lót hoặc nửa pallet | mm | 3mm±0.25 |
| Kích thước tập giấy | mm |
Chiều dài bìa cứng = đường kính chai × số chai + 3mm
Chiều rộng bìa cứng = đường kính chai × số chai + 3 mm (Lưu ý: miếng đệm phải có cạnh vát có cùng kích thước với bán kính chai) |
| Kích thước nửa pallet | mm |
Chiều dài bìa cứng = đường kính chai × số chai + chiều cao nửa pallet + 8 mm
Chiều rộng bìa cứng = đường kính chai × số chai + chiều cao nửa pallet + 2mm (Lưu ý: cần phải có ren ở nếp gấp và kích thước cụ thể tùy thuộc vào bản vẽ bìa cứng đã được xác nhận.) |
| Lưu trữ bìa cứng trong kho bìa cứng | PC | n<300 |
| Áp lực phủ sóng | g/m2 | 150～200 |
| Áp lực bao phủ trung tâm | g/m2 | 150～180 |
Các yêu cầu về vật liệu và sản xuất bìa cứng phải tuân theo tiêu chuẩn quốc gia GB/T 6544-2008. Nói chung cần lưu ý những điểm sau:
Các tông không được phép xếp lớp nếu không có ngoại lực;
Màu sắc của từng lô bìa cứng về cơ bản phải giống nhau, không để lộ bất kỳ lớp bên dưới nào;
Bề mặt của bìa cứng phải nhẵn và không được phép in chăn rõ ràng ;
Các tông không được có nếp gấp, vết nứt, lỗ thủng và các khuyết tật khác về giấy;
Việc cắt tỉa giấy phẳng phải được cắt tỉa gọn gàng, mịn màng, không bị thiếu mép, góc hoặc mép mỏng;
Các tông carton có thể được chia thành năm loại theo chất lượng: cụ thể là A, B, C, D và E. Trong số đó, A, B và C là ván treo tường và các chỉ số kỹ thuật của chúng phải tuân theo các thông số kỹ thuật sau:
Biểu đồ so sánh giấy gợn sóng
