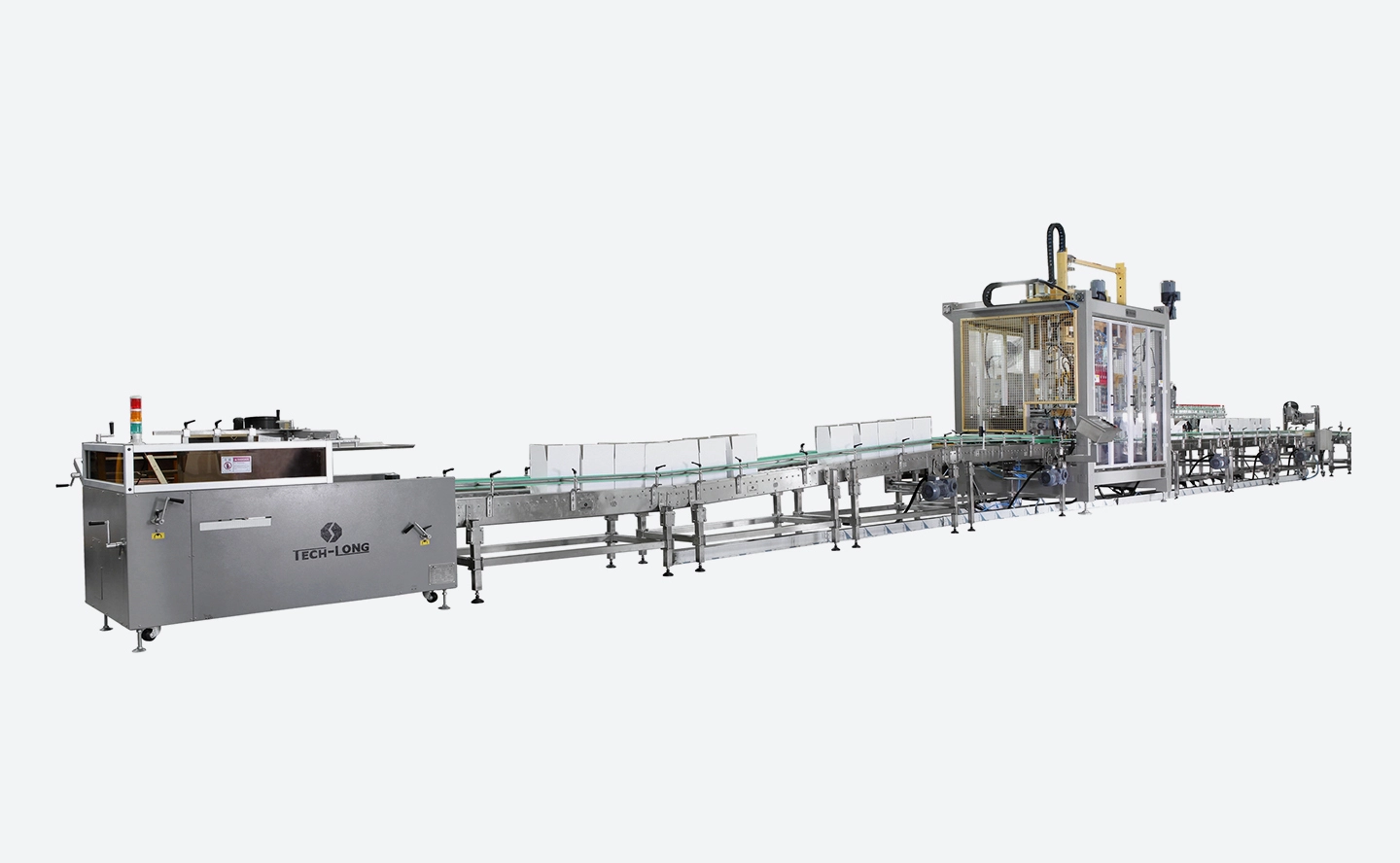

تقوم شركة Case Packer تلقائيًا وبكفاءة بتعبئة منتجات التعبئة والتغليف السائلة في صناديق بترتيب وكمية معينة -TECH-LONG
تم تطوير ماكينة تعبئة العلب TECH-LONG، التي تتمتع بحقوق ملكية فكرية مستقلة تمامًا، في البداية في عام 2003. إنها معدات تعبئة كرتونية متقدمة في الصين، معروفة بدقة التحكم العالية والاستقرار. لقد تم اعتماد المنتج على نطاق واسع في أكثر من 50 دولة ومنطقة حول العالم. لتوسيع سوقنا بشكل أكبر، نحن ملتزمون بالتطوير المستمر للمنتجات الجديدة، بهدف إنشاء المزيد من منتجات التعبئة والتغليف عالية الجودة لتلبية الاحتياجات المتنوعة لعملائنا.
التطبيق
يستخدم على نطاق واسع في الماء والمشروبات والبيرة والمواد الغذائية والبهارات والرعاية المنزلية والعناية الشخصية والأدوية والزجاجة الزجاجية / زجاجة PET / العبوات الصناعية وغيرها من المجالات.
نطاق التطبيقات:
● أنواع صناديق التعبئة والتغليف القابلة للتطبيق: صناديق من الورق المقوى وصناديق بلاستيكية.
● حجم الصندوق المطبق: كرتون، صندوق بلاستيكي بحد أقصى: (الطول × العرض × الارتفاع) = 550 × 350 × 360؛
● نوع الزجاجة المطبق وقطرها: الزجاجات المستديرة Φ50~Φ165، الزجاجات المربعة 50~165، الزجاجات ذات الشكل الخاص (يلزم تأكيد العينة)؛
● متطلبات قاعدة الزجاجة المطبقة: يجب أن تكون سلسة نسبيًا (على سبيل المثال، بالنسبة لقاعدة الزجاجة البتلية أو قاعدة الزجاجة الخاصة الأخرى، يلزم تأكيد العينة)؛
● سعة الزجاجة القابلة للتطبيق: 200 ~ 5000 مل؛
● ارتفاع الزجاجة المطبق: 120 ~ 350 مم؛
● درجة الحرارة المحيطة المثلى: 5~40℃;
● الرطوبة المحيطة المثلى: 50~65%RH;
● الارتفاع الأمثل: 5 ~ 3000 متر؛
● السعة الإنتاجية: 48,000 زجاجة/ساعة (6×4=24 زجاجة/صندوق) (عادةً ما تكون مجهزة بـ 36,000 إلى 48,000 خط).
● نطاق إمدادات الطاقة العاملة: 380~480AC (±10%)؛ 50 ~ 60 هرتز 3PH + N + PE؛
● نطاق ضغط التشغيل: 5 ~ 6 بار (مفلتر، خالي من الماء والشوائب)
● استهلاك الغاز: 100-250 لتر/دقيقة
أمثلة التعبئة والتغليف
المواصفات
المعدات | تصنيف: وسائط | نموذج | الوصف | الطول * العرض * الارتفاع (مم) | إجمالي الطاقة المثبتة (كيلوواط) | الطاقة المقدرة (كيلوواط) | حزم / دقيقة | الملامح الرئيسية للجهاز |
سلسلة باكر القضية | اختيار نوع حالة التعبئة | ZX45 | باكر حالة الترجمة | 4810 مم × 2105 مم × 3090 مم | 7 | 6 |
28800 زجاجة / ساعة (4 × 6 = 24 زجاجة / صندوق X4 صناديق) (عادةً لخطوط 22000 ~ 30000 BPH) | الإطار الرئيسي للمعدات هو في تصميم ترجمة من نوع الإطار، ويتم إنشاء الإطار بواسطة لحام تجميع فولاذي مربع، وهو مستقر ومشدود وموثوق به ومستقر في الحركة ومريح للتعديل؛ المعدات اقتصادية وعملية. يتم تشغيل الإطار الرئيسي للمعدات عن طريق ترجمة الحزام المتزامن لدفع مجموعة قابض الزجاجة للتحرك والرفع بالتوازي، وهو أيضًا موثوق به ومستقر في الحركة ومريح للتعديل. |
ZX60 | باكر الحالة المستعرضة | 4300 مم × 3590 مم × 4365 مم | 13 | 12 | 43,200 زجاجة/ساعة (بحد أقصى 60,000 زجاجة/ساعة، 4×6=24 زجاجة/صندوق) (عادةً لـ 40.000 إلى 60.000 خط بالساعة) | تم تجهيز إطار الرفع العمودي بعدد متزايد من عجلات التوجيه العلوية والسفلية وعجلات التوجيه المستعرضة مقارنة بالمعدات التقليدية. وبالتالي فإن المعدات أكثر استقرارًا عند التحرك. كل من الرفع الرأسي والحركة الأفقية يستخدمان محرك تباطؤ عمود الإخراج المزدوج والتشفير، مما يسمح بحركة سلسة وتغييرات سهلة في السرعة. لذلك، من المفيد تسريع المعدات بأكملها وتقليل معدلات الفشل. | ||
JRZX180 | روبوت لتعبئة الحالات | 9700 مم × 3650 مم × 4000 مم | 20 | 19 | 48,000 زجاجة/ساعة (6×4=24 زجاجة/صندوق) (عادةً لخطوط 36,000 إلى 48,000 BPH) | روبوتات ذات علامات تجارية محلية ودولية معروفة، يتم التحكم في حركات الروبوت بواسطة محركات مؤازرة، ويتم تزويد رأس قابض الزجاجة الهوائي أو القابض الميكانيكي بالهواء المضغوط الذي توفره الآلة. |
مبدأ الهيكل
وفقًا لمواصفات عبوة المنتج، يجب تعديل آلية شكل الزجاجة أولاً. يتم إدخال المنتج من حزام نقل الزجاجة ثم يتم تقسيمه إلى عدة صفوف بواسطة مقسم الزجاجة. بعد ذلك، تتراكم الزجاجات على الحزام الناقل في منطقة التقاط الزجاجة، حيث يقوم جهاز ضغط الزجاجة بالضغط على الزجاجات، ويقوم جهاز تحرير الضغط بتحرير الضغط بين الزجاجات. عندما يدخل الصندوق الفارغ النهائي إلى حزام التعبئة، ينزل إطار دليل الصندوق، ويتم فتح الصندوق الفارغ للتعبئة. يقوم الجهاز بدفع القابض إلى منطقة التقاط الزجاجة، ويتم نفخ الوسادة الهوائية أو فتح القابض الميكانيكي تلقائيًا للإمساك بالزجاجة ووضع الزجاجة في الصندوق الفارغ. أخيرًا تم الانتهاء من إجراء التعبئة
الميزات
1. حزام النقل على شكل صندوق بسلسلة على سطح المنضدة: هيكل ذو شرائح مزدوجة، مُجهز بنفس سلسلة الشرائح القياسية لنقل المنتج (حزام نقل الزجاجات)؛ مع مسافات قنوات مختلفة، يتم استخدام السدادة الهوائية لوضع تغذية الكراتين في منطقة التعبئة لضمان موضع القياس والتحكم في تغذية الصندوق، والتحكم في نقص أو تراكم الصناديق. محرك التيار المتردد.
2 رأس قابض هوائي: يساعد إدخال الهواء المضغوط الغلاف الداخلي لرأس القابض على لف الزجاجة بإحكام، وسوف يستعيد الحالة الداخلية بعد استنفادها، وسيقوم الجهاز بتحرير الزجاجة. (يمكن تكوين هذا الجهاز وفقا لمتطلبات المستخدم)؛
3. يتم اعتماد تقنية تقسيم الزجاجة الأوتوماتيكية للتشغيل عبر الإنترنت؛ التحكم PLC في الآلة بأكملها، التشغيل التلقائي بالكامل؛ يمكن تعديل المحرك الرئيسي بشكل لا نهائي من حيث السرعة والتقنيات المتقدمة الأخرى. يتم تشغيل الإطار الرئيسي للمعدات بواسطة ترجمة الحزام المتزامن لتحريك ورفع مجموعة قابض الزجاجة بالتوازي تحت الطاقة، وهي موثوقة ومستقرة وسهلة التعديل؛
4. تم إعداد نوافذ نماذج المحركات المختلفة بشكل جيد على شاشة اللمس من أجل الاختيار السهل، دون الحاجة إلى محترفين ومعرفة مهنية وتشغيل الكمبيوتر عبر الإنترنت.
